品牌：艾思控

型号：AQMH3615NS

电压规模：7-36V

额定电流：12A/15A/20A

控制信号：PWM、逻辑电平

调速方式：占空比

适用电机：直流有刷电机

最大匹配电机：36V-380W，，，24V-250W，，，12V-90W

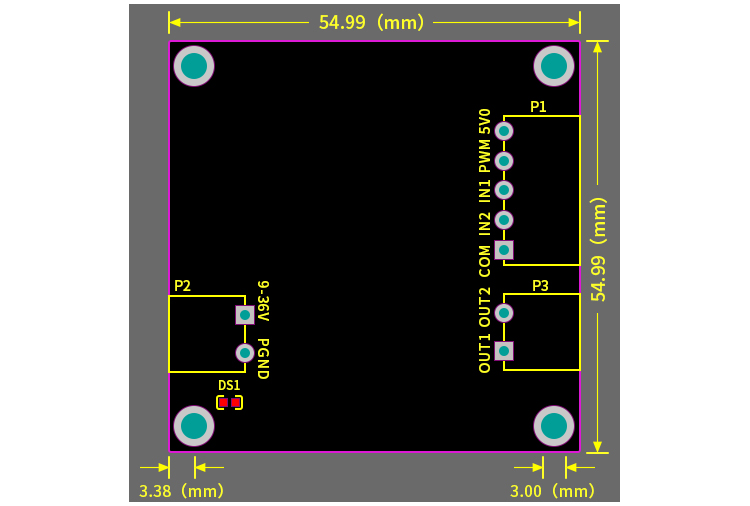

◆ 极小的尺寸，，，仅5.5cm×5.5cm×2cm；；；；
◆ 支持电压9V～36V，，，欠压；；；；；；；；
◆ 最大一连负载电流12A（不加散热）、15A（浅易散热）、20A（厚型大散热）；；；；
◆ 类似L298控制逻辑，，，每路都支持三线控制使能、正反转及刹车；；；；

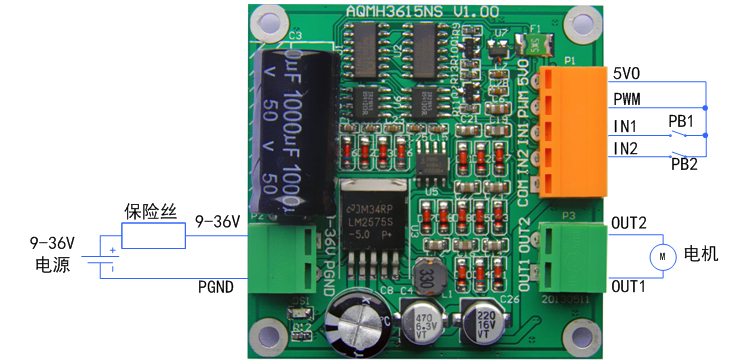

◆ 支持满PWM，，，可直接使用按键控制正反转，，，PWM有用规模0.1%-100%；；；；
◆ 可为单片机等控制器提供5V电源；；；；
◆ 接口ESD；；；；；；；；

　　本H桥？？？？槭褂妹诺缏贰肭徘酒隡OS管组合方式实现电机正反转、制动及调速控制。。具有响应快、稳固可靠、驱动电流大的特点。。

滋扰处理要领：使用ESD防护器件和静电泄放电路来对所有接口举行ESD防护，，，使内部电路稳固事情和内部器件不被加在接口上的瞬态高压静电击坏。。

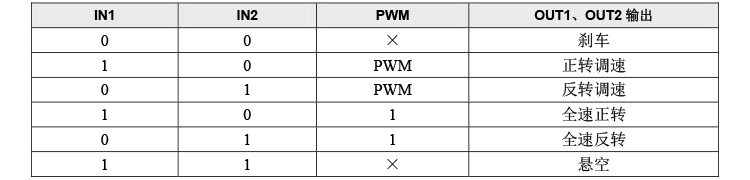

控制信号逻辑：使用门电路实现类似L298输入信号逻辑到半桥驱动芯片输入逻辑的译码。。
Ｈ桥实现要领：使用两半桥专业驱动芯片来驱动MOS管，，，高效而可靠；；；；使用全N型MOS管组成H桥，，，具有极大输出电流。。
 控制电路电源：使用开关电源芯片为内部控制电路提供5V电源，，，输入电压规模宽而发热低。。
电源欠压；；；；ぃ使用复位芯片实现欠压；；；；，，，当欠压时，，，关断输出。。
